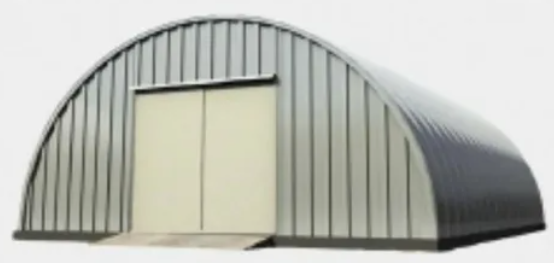

Сборно разборные ангары - Мобильность и Компактность в Любом Месте

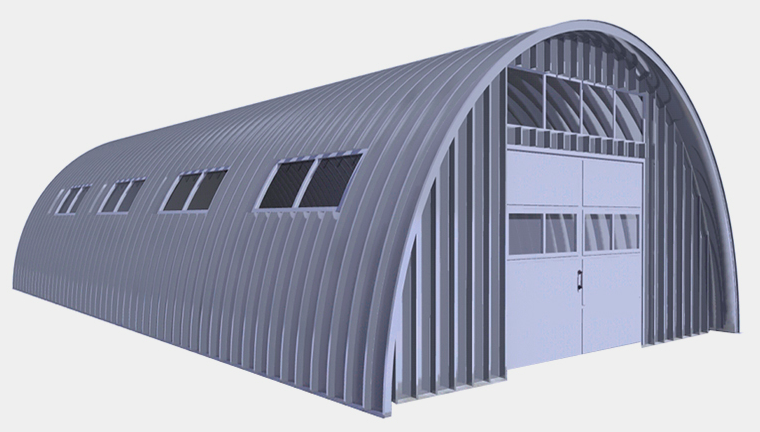

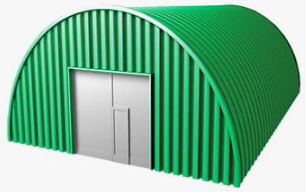

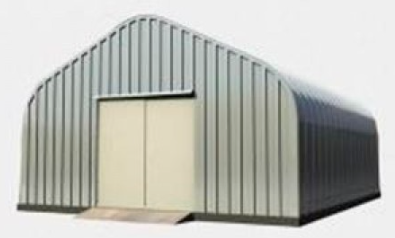

Сборно-разборные ангары из профлиста – это быстровозводимые конструкции, предназначенные для хранения, производства или других нужд. Их каркас обычно изготавливается из металлического профиля, а стены и кровля – из профнастила (профилированного стального листа). Основное преимущество этих ангаров – возможность быстрой сборки и разборки, а также их мобильность. Конструкции проектируются таким образом, чтобы все элементы легко соединялись между собой болтовыми соединениями или другими быстросъемными креплениями. Это позволяет в короткие сроки возвести ангар на новом месте или демонтировать его для хранения или транспортировки. Сборно-разборные ангары экономичны, так как требуют меньше затрат на строительство и не требуют капитального фундамента. Профнастил обеспечивает надежную защиту от атмосферных воздействий, а металлокаркас – прочность и устойчивость. Они находят широкое применение в сельском хозяйстве, промышленности, логистике и других отраслях, где требуется временное или мобильное сооружение, При выборе ангара необходимо учитывать его назначение, размеры, климатические условия региона и другие факторы. Рекомендуется обращаться к специалистам для разработки проекта и расчета стоимости строительства.

Составляющие конструкции

Конструкция сборно-разборных ангаров строится на нескольких ключевых элементах, каждый из которых выполняет свою важную функцию и обеспечивает прочность, устойчивость и возможность быстрой сборки и разборки.

1. Металлический каркас (несущий):

  •  Основа ангара, обеспечивающая его прочность и устойчивость к ветровым, снеговым и другим нагрузкам. Каркас состоит из металлических рам, колонн, ферм и связей.

  •  Материалы: Обычно используется стальной профиль (уголок, швеллер, труба прямоугольная, двутавр) различных сечений, в зависимости от размеров ангара и расчетных нагрузок.

  •  Соединения: Элементы каркаса соединяются между собой болтовыми соединениями (преимущественно для сборно-разборных конструкций) или сваркой (для более стационарных вариантов). Болтовые соединения позволяют быстро собирать и разбирать ангар.

  •  Функции: Несет основную нагрузку от веса кровли, стен, оборудования и внешних воздействий. Обеспечивает геометрическую жесткость всей конструкции.

2. Фундамент (основание):

  •  Хотя сборно-разборные ангары часто не требуют капитального фундамента, им все равно необходимо основание, которое обеспечит ровную и устойчивую поверхность для установки каркаса.

  •  Типы фундаментов:

      Свайный фундамент:* Используется при слабом грунте. Сваи забиваются или вкручиваются в землю, а затем на них устанавливается каркас.

      Ленточный фундамент (мелкого заглубления):* Представляет собой бетонную ленту, уложенную по периметру ангара.

      Плитный фундамент:* Бетонная плита, на которой устанавливается каркас ангара.

      Бетонные блоки (опорные подушки):* Используются для небольших ангаров и обеспечивают точечную опору для каркаса.

  •  Функции: Передача нагрузки от ангара на грунт. Обеспечение ровной и устойчивой поверхности для установки каркаса. Предотвращение просадки и деформации конструкции.

3. Кровельные прогоны (обрешетка):

  •  Это горизонтальные элементы, которые крепятся к фермам каркаса и служат опорой для кровельного покрытия (профнастила).

  •  Материалы: Обычно используется стальной профиль (уголок, швеллер, труба прямоугольная).

  •  Соединения: Крепятся к фермам болтовыми соединениями или сваркой.

  •  Функции: Распределение нагрузки от кровельного покрытия на фермы каркаса. Обеспечение жесткости кровли.

4. Стеновые прогоны (обрешетка):

  •  Горизонтальные элементы, которые крепятся к колоннам каркаса и служат опорой для стенового покрытия (профнастила).

  •  Материалы: Обычно используется стальной профиль (уголок, швеллер, труба прямоугольная).

  •  Соединения: Крепятся к колоннам болтовыми соединениями или сваркой.

  •  Функции: Распределение нагрузки от стенового покрытия на колонны каркаса. Обеспечение жесткости стен.

5. Кровельное покрытие (профнастил):

  •  Закрывает кровлю ангара и защищает его от атмосферных воздействий.

  •  Материалы: Обычно используется профнастил (профилированный стальной лист) с оцинкованным или полимерным покрытием.

  •  Соединения: Крепится к кровельным прогонам саморезами или заклепками.

  •  Функции: Защита от дождя, снега, ветра и других атмосферных воздействий. Обеспечение теплоизоляции (при использовании с утеплителем).

6. Стеновое покрытие (профнастил):

  •  Это материал, который закрывает стены ангара и защищает его от атмосферных воздействий.

  •  Материалы: Обычно используется профнастил (профилированный стальной лист) с оцинкованным или полимерным покрытием. Также могут использоваться сэндвич-панели для улучшения теплоизоляции.

  •  Соединения: Крепится к стеновым прогонам саморезами или заклепками.

  •  Функции: Защита от дождя, снега, ветра и других атмосферных воздействий. Обеспечение теплоизоляции (при использовании с утеплителем).

7. Крепежные элементы:

  • Это болты, гайки, шайбы, саморезы, заклепки и другие элементы, которые используются для соединения всех частей ангара между собой.

  •  Материалы: Обычно изготавливаются из стали с антикоррозионным покрытием.

  •  Функции: Обеспечение надежного и прочного соединения всех элементов конструкции.

8. Дополнительные элементы (опционально):

  •  В зависимости от назначения ангара, могут использоваться дополнительные элементы, такие как ворота, двери, окна, системы вентиляции, освещения и отопления.

Правильная комбинация и монтаж всех этих элементов обеспечивает прочность, устойчивость и функциональность сборно-разборного ангара.

Материалы сборки

I. Материалы каркаса

1.  Стальной профиль:

    *   *Описание:* Основной материал для изготовления каркаса. Используется для создания рам, колонн, ферм и связей.

    *   *Типы стального профиля:*

        *   *Уголок стальной:* Используется для второстепенных элементов каркаса, обрешетки.

        *   *Швеллер стальной:* Используется для колонн, балок, прогонов.

        *   *Труба стальная прямоугольная/квадратная:* Используется для колонн, рам, ферм. Обеспечивает хорошую прочность при относительно небольшом весе.

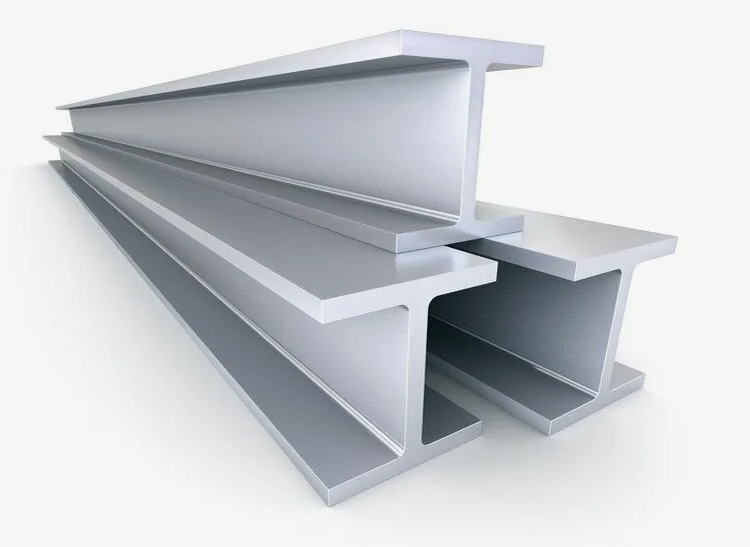

        *   *Двутавр стальной:* Используется для колонн и балок, особенно в больших ангарах. Обеспечивает высокую несущую способность.

    *   *Требования:* Высокая прочность, устойчивость к коррозии (желательно с антикоррозионным покрытием).

2.  Антикоррозийная обработка (защитное покрытие)

    *   *Описание:* Материалы для защиты металлического каркаса от коррозии.

    *   *Типы антикоррозийной обработки:*

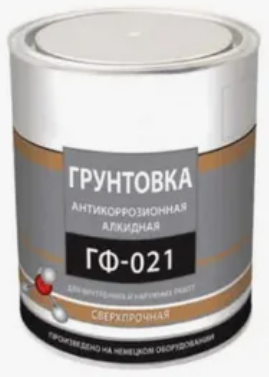

        *   *Грунтовка:* Наносится на металлические поверхности перед покраской. Улучшает адгезию краски и защищает от коррозии.

        *   *Эмаль (краска):* Наносится поверх грунтовки. Обеспечивает дополнительную защиту от коррозии и придает эстетичный вид.

        *   *Оцинковка (горячая или холодная):* Самый эффективный способ защиты от коррозии.

    *   *Требования:* Высокая адгезия к металлу, устойчивость к атмосферным воздействиям.

II. Материалы кровли и стен

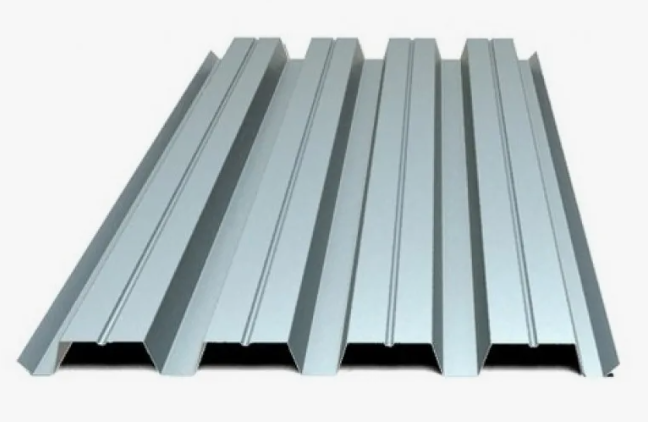

3.  Профнастил (профилированный лист):

    *   *Описание:* Материал для облицовки кровли и стен ангара.

    *   *Типы профнастила:*

        *   *Стеновой профнастил (С8, С10, С21):* Используется для облицовки стен.

        *   *Кровельный профнастил (Н60, Н75):* Используется для кровли. Обладает большей несущей способностью.

    *   *Требования:* Высокая прочность, устойчивость к коррозии, атмосферным воздействиям. Наличие защитного покрытия (оцинковка, полимерное покрытие).

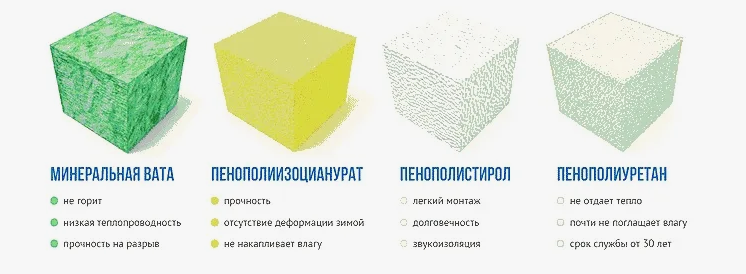

4.  Утеплитель (опционально)

    *   *Описание:* Материал для теплоизоляции ангара. Используется, если необходимо поддерживать определенную температуру внутри помещения.

    *   *Типы утеплителей:*

        *   *Минеральная вата:* Обладает хорошими теплоизоляционными и звукоизоляционными свойствами.

        *   *Пенополиизоцианурат (ПИР):* Легкий и недорогой утеплитель.

        *   *Пенополиуретан (ППУ):* Обладает высокой теплоизоляционной способностью. Наносится методом напыления.

    *   *Требования:* Низкая теплопроводность, пожаробезопасность, экологичность.

5.  Пароизоляционная пленка (при использовании утеплителя):

    *   *Описание:* Материал для защиты утеплителя от влаги, поступающей изнутри помещения.

    *   *Требования:* Паронепроницаемость, прочность.

6.  Гидроизоляционная пленка (при использовании утеплителя):

    *   *Описание:* Материал для защиты утеплителя от влаги, поступающей снаружи.

    *   *Требования:* Водонепроницаемость, прочность, устойчивость к ультрафиолетовому излучению.

III. Крепежные элементы

7.  Болты, гайки, шайбы:

    *   *Описание:* Используются для соединения элементов каркаса между собой.

    *   *Требования:* Высокая прочность, устойчивость к коррозии (оцинкованные).

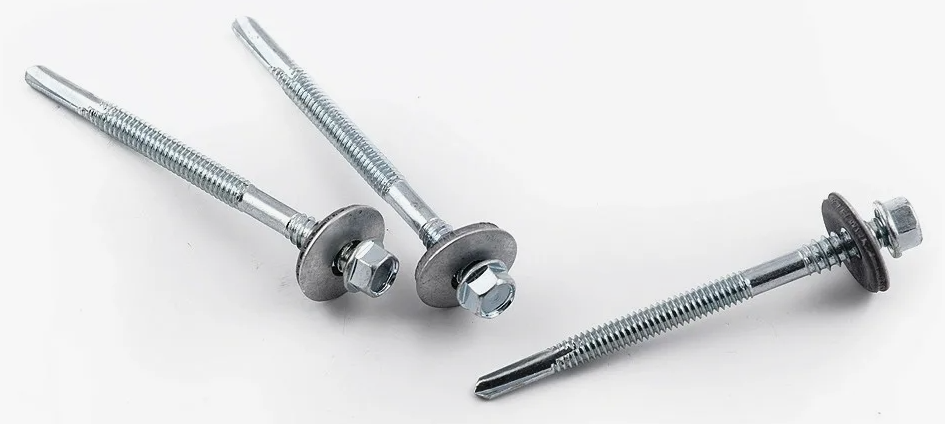

8.  Саморезы по металлу:

    *   *Описание:* Используются для крепления профнастила к прогонам каркаса.

    *   *Требования:* Наличие уплотнительной шайбы (EPDM) для защиты от протечек, устойчивость к коррозии (оцинкованные или с полимерным покрытием).

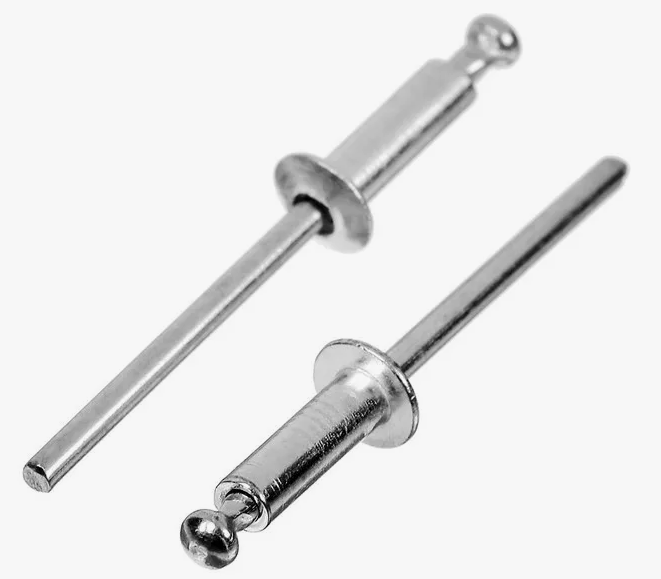

9.  Заклепки:

    *   *Описание:* Используются для соединения элементов каркаса и крепления профнастила.

    *   *Требования:* Прочность, устойчивость к коррозии.

IV. Материалы фундамента (если требуется)

10. Бетон:

    *   *Описание:* Используется для заливки ленточного или плитного фундамента.

    *   *Требования:* Прочность, морозостойкость.

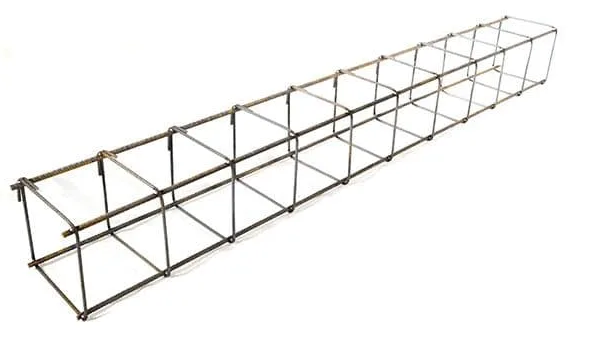

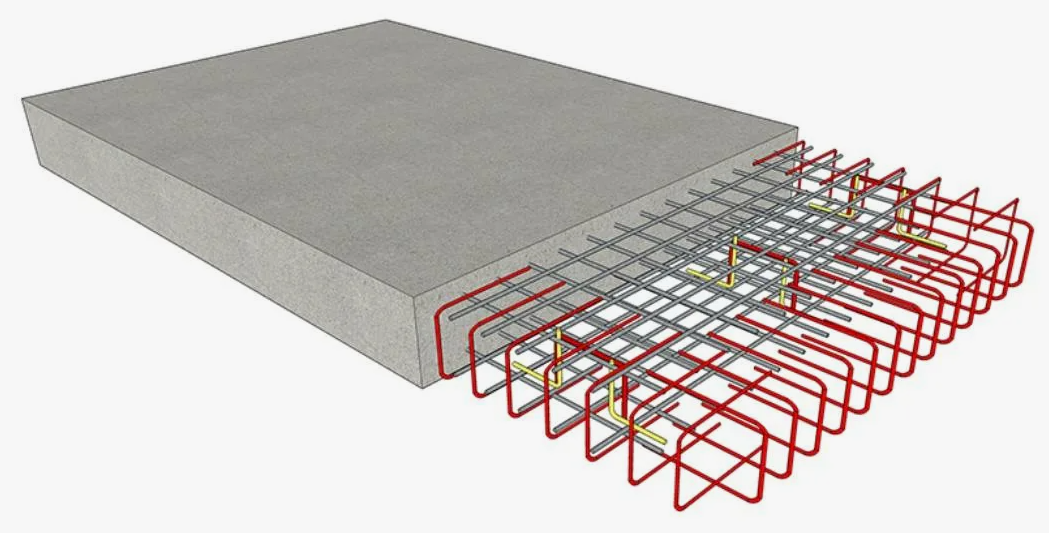

11. Арматура:

    *   *Описание:* Используется для армирования бетонного фундамента.

    *   *Требования:* Высокая прочность, устойчивость к коррозии.

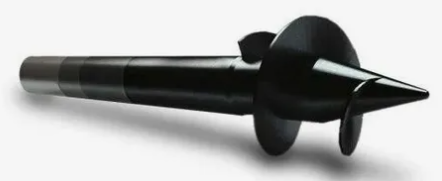

12. Сваи винтовые (если используется свайный фундамент):

    *   *Описание:* Используются для создания свайного фундамента.

    *   *Требования:* Прочность, устойчивость к коррозии.

V. Дополнительные материалы

13. Уплотнительные ленты:

    *   *Описание:* Используются для герметизации стыков между листами профнастила и вокруг окон и дверей.

    *   *Требования:* Эластичность, устойчивость к атмосферным воздействиям.

14. Ворота, двери, окна (опционально):

    *   *Описание:* Используются для обеспечения доступа в ангар.

    *   *Требования:* Прочность, надежность, теплоизоляция (для отапливаемых ангаров).

15. Герметик:

    *   *Описание:* Используется для герметизации стыков и швов.

    *   *Требования:* Эластичность, устойчивость к атмосферным воздействиям.

Выбор конкретных материалов зависит от размеров ангара, его назначения, климатических условий и бюджета проекта. Важно использовать качественные материалы от проверенных производителей, чтобы обеспечить долговечность и надежность конструкции.

Где и как применяются ангары быстровозводимые

1. Сельское хозяйство

•  Хранение зерна и кормов: Ангары обеспечивают защиту зерна, сена, соломы и других кормов от атмосферных осадков, грызунов и птиц, сохраняя их качество и предотвращая потери.

  •  Описание: Большие, вентилируемые ангары с прочным полом для хранения значительных объемов сельскохозяйственной продукции.

•  Содержание сельскохозяйственной техники: Служат надежным укрытием для тракторов, комбайнов, сеялок и другого оборудования, защищая их от коррозии и продлевая срок службы.

  •  Описание: Широкие ангары с большими воротами для удобного въезда и обслуживания техники.

•  Животноводческие комплексы (временные или сезонные): Активно используются для временного содержания скота (например, во время окота, откорма или карантина) или для организации сезонных загонов.

  •  Описание: Ангары с хорошей вентиляцией, возможностью установки систем обогрева и навозоудаления.

•  Хранение удобрений и химикатов: Обеспечивают безопасное и сухое хранение удобрений, гербицидов, пестицидов и других химикатов, предотвращая их порчу и загрязнение окружающей среды.

  •  Описание: Ангары с герметичным полом и хорошей вентиляцией, соответствующие требованиям безопасности при хранении химических веществ.

2. Промышленность и производство

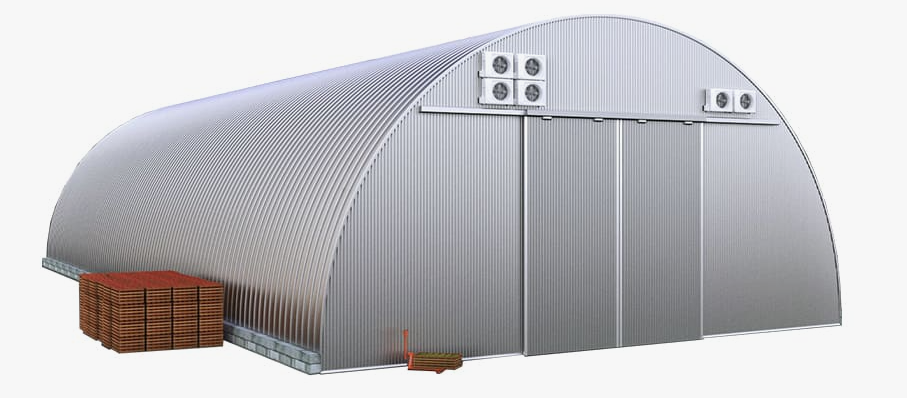

•  Складские помещения: Применяются для хранения сырья, готовой продукции, оборудования и инструментов на промышленных предприятиях.

  •  Описание: Большие, просторные ангары с возможностью установки стеллажей, погрузочной техники и другого складского оборудования.

•  Производственные цеха: Могут быть адаптированы для организации производственных процессов, требующих большого пространства и возможности быстрого монтажа/демонтажа.

  •  Описание: Ангары с усиленным каркасом, возможностью установки кран-балок, хорошим освещением и вентиляцией.

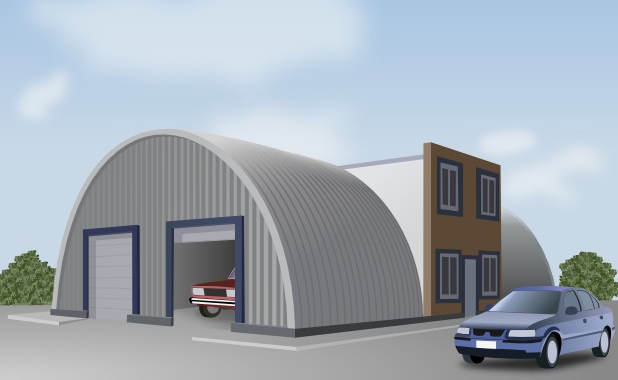

•  Автосервисы и ремонтные мастерские: Обеспечивают необходимое пространство для ремонта и обслуживания автомобилей, грузовиков и другой техники.

  •  Описание: Ангары с высокими воротами, возможностью установки подъемников, смотровых ям и другого оборудования.

•  Авиационные ангары (для малой авиации): Используются для хранения и технического обслуживания небольших самолетов, вертолетов и другой авиационной техники.

  •  Описание: Ангары с широкими воротами, специальным освещением и вентиляцией, соответствующими требованиям авиационной безопасности.

•  Укрытия для военной техники (временные): В полевых условиях ангары могут служить временным укрытием для военной техники и оборудования.

  •  Описание: Быстровозводимые ангары с усиленным каркасом и маскировочной окраской.

3. Торговля и логистика

•  Склады временного хранения (СТХ): Используются для организации временного хранения грузов на таможенных терминалах, складах транспортных компаний и других логистических узлах.

  •  Описание: Большие, быстровозводимые ангары с возможностью быстрого погрузочно-разгрузочного процесса.

•  Торговые павильоны и выставочные залы: Могут быть переоборудованы в торговые павильоны или выставочные залы для проведения ярмарок, выставок и других мероприятий.

  •  Описание: Ангары с хорошим освещением, вентиляцией и возможностью установки торгового оборудования.

•  Автомойки и автостоянки: Используются для организации автомоек и крытых автостоянок, обеспечивая защиту автомобилей от атмосферных осадков и солнечных лучей.

  •  Описание: Ангары с навесами и оборудованием для автомойки или просто крытые площадки для парковки.

4. Другие сферы

•  Спортивные сооружения (крытые катки, манежи): Могут быть адаптированы дляорганизации крытых катков, манежей для верховой езды и других спортивных сооружений.

  •  Описание: Ангары с большим пролетом, хорошей вентиляцией и освещением, а также возможностью установки необходимого спортивного оборудования.

•  Временные жилые помещения (в случае стихийных бедствий): Могут быть быстро переоборудованы во временные жилые помещения для пострадавших от стихийных бедствий или других чрезвычайных ситуаций.

  •  Описание: Ангары с утеплением, системой отопления и электроснабжения, а также возможностью организации спальных мест и санитарных узлов.

•  Гаражи для спецтехники (пожарные, спасательные службы): Ообеспечивают быстрое размещение спецтехники в готовности к выезду на вызовы.

  •  Описание: Ангары с быстрым открытием ворот, возможностью подключения оборудования и поддержания оптимальной температуры.

•  Объекты для переработки отходов и вторсырья: Обеспечивают необходимое пространство для сортировки, хранения и переработки отходов.

  •  Описание: Ангары с прочным полом, хорошей вентиляцией и возможностью установки оборудования для переработки отходов.

Использование сборно-разборных ангаров из профлиста несет в себе

•  Быстроту возведения: Конструкции собираются из готовых элементов, что значительно сокращает сроки строительства.

•  Мобильность: Ангары можно легко демонтировать и перенести на новое место.

•  Экономичность: Стоимость строительства ангара из профлиста обычно ниже, чем капитального строения.

•  Прочность и долговечность: Профлист – прочный и устойчивый к коррозии материал.

•  Универсальность: Ангары могут быть адаптированы под различные нужды.

•  Возможность утепления: При необходимости ангар можно утеплить для создания комфортных условий работы или хранения.

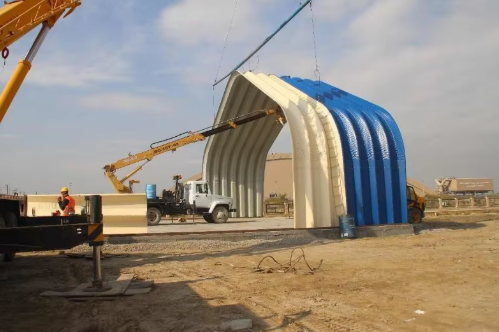

Ключевые этапы монтажа

Этап 1: Подготовительные работы и планировка

1. Выбор и подготовка площадки:

  •  Описание: Выберите ровную и подходящую по размерам площадку для ангара. Убедитесь в отсутствии подземных коммуникаций. Очистите площадку от мусора, растительности и верхнего слоя почвы.

2. Геодезическая разбивка:

  •  Описание: С помощью геодезических инструментов разметьте границы ангара, оси колонн и других несущих элементов. Точная разбивка критически важна для правильной геометрии конструкции.

3. Подготовка основания (фундамента):

  •  Описание: Тип фундамента зависит от размеров ангара, типа грунта и предполагаемой нагрузки. Возможные варианты:

    *  Ленточный фундамент: Заливается по периметру ангара и под несущие колонны.

    *  Столбчатый фундамент: Устанавливаются бетонные столбы под каждую колонну.

    *  Свайный фундамент: Используется при слабом грунте.

    *  Бетонная плита: Сплошная бетонная плита по всей площади ангара.

  •  Действия: Выкопайте траншеи/котлованы, установите опалубку, арматурный каркас и залейте бетоном. Дайте бетону набрать прочность согласно проекту.

Этап 2: Монтаж каркаса ангара

4. Установка анкерных болтов или закладных деталей:

  •  Описание: До установки колонн, в фундамент закрепляются анкерные болты или закладные детали, к которым будут крепиться колонны. Важно точно выставить их по уровню и оси.

5. Монтаж колонн:

  •  Описание: Установите колонны на анкерные болты или закладные детали и закрепите их гайками или сваркой (в зависимости от конструкции). Проверьте вертикальность колонн с помощью отвеса или уровня.

6. Монтаж ферм (или арок):

  •  Описание: Поднимите и установите фермы (или арки) на колонны. Крепление осуществляется болтами, сваркой или специальными соединителями. Временно закрепите фермы раскосами для обеспечения устойчивости.

7. Монтаж прогонов:

  •  Описание: Прогоны - это горизонтальные элементы, которые соединяют фермы и служат опорой для профлиста. Установите прогоны на фермы и закрепите их болтами или сваркой.

8. Установка связей жесткости (раскосов):

  •  Описание: Раскосы - это диагональные элементы, которые обеспечивают жесткость и устойчивость каркаса. Установите раскосы между колоннами и фермами согласно проекту.

9. Проверка геометрии каркаса:

  •  Описание: Тщательно проверьте геометрию каркаса с помощью геодезических инструментов. Убедитесь в вертикальности колонн, горизонтальности прогонов и правильности расположения ферм.

Этап 3: Обшивка ангара профлистом

10. Монтаж обрешетки (при необходимости):

  •  Описание: Если шаг прогонов велик, установите обрешетку - дополнительные горизонтальные элементы, на которые будет крепиться профлист.

11. Монтаж профлиста на стены:

  •  Описание: Начните обшивку стен с нижней части. Укладывайте листы профлиста внахлест (обычно на одну волну) и крепите их саморезами с уплотнительными шайбами к прогонам или обрешетке. Следите за ровностью укладки и плотным прилеганием листов.

12. Монтаж профлиста на кровлю:

  •  Описание: Начните обшивку кровли с нижней части (от карниза к коньку). Укладывайте листы профлиста внахлест (величина нахлеста зависит от угла наклона кровли) и крепите их саморезами с уплотнительными шайбами к прогонам или обрешетке. Обеспечьте герметичность стыков.

13. Монтаж доборных элементов (коньки, отливы, углы):

  •  Описание: Установите коньки на стык скатов кровли для защиты от осадков. Установите отливы для отвода воды от стен и угловые элементы для закрытия углов. Крепите доборные элементы саморезами или заклепками.

Этап 4: Установка ворот и дверей

14. Монтаж ворот:

  •  Описание: Установите ворота (распашные, откатные, секционные - в зависимости от проекта) в проем ворот. Отрегулируйте работу ворот для плавного и легкого открывания и закрывания.

15. Монтаж дверей:

  •  Описание: Установите двери в предусмотренные проемы.

Этап 5: Дополнительные работы (при необходимости)

16. Утепление ангара:

  •  Описание: При необходимости утеплите ангар минеральной ватой, пенополистиролом или другими утеплителями. Утеплитель укладывается между каркасом и профлистом.

17. Установка окон:

  •  Описание: Установите окна в предусмотренные проемы.

18. Монтаж системы вентиляции:

  •  Описание: Установите систему вентиляции для обеспечения притока свежего воздуха и удаления отработанного воздуха.

19. Установка освещения и электропроводки:

  •  Описание: Проведите электропроводку и установите светильники.

20. Установка системы отопления:

  •  Описание: При необходимости установите систему отопления.

Этап 6: Завершающие работы

21. Герметизация стыков и швов:

  •  Описание: Проверьте все стыки и швы на герметичность. Заделайте щели герметиком или монтажной пеной.

22. Уборка территории:

  •  Описание: Уберите строительный мусор и благоустройте территорию вокруг ангара.

23. Приемо-сдаточные испытания:

  •  Описание: Проведите приемо-сдаточные испытания ангара для проверки его соответствия проекту и требованиям безопасности.
